Planta de pretratamiento 3D Screen
Descripción
La Planta compacta 3D SCREEN, es un equipo diseñado y optimizado para el tratamiento primario de aguas residuales tanto urbanas como industrial. En un solo equipo compacto se realizan los siguientes procesos.
- Desbaste, compactación y deshidratación de sólidos.
- Desarenado, deshidratado y extracción de arena.
- Desengrasado y eliminación de flotantes.
Tras este proceso el agua está lista para un tratamiento posterior y los sólidos se extraen para ser eliminados.
La Planta compacta 3D SCREEN, se puede configurar según las necesidades del cliente añadiendo o quitando complementos, las principales configuraciones son el modelo TD y TDD.
| MODELO | TAMIZ SOLIDOS | SEDIMENTACIÓN | DESENGRASADO |
| TD | ✔ | ✔ | ✖ |
| TDD | ✔ | ✔ | ✔ |

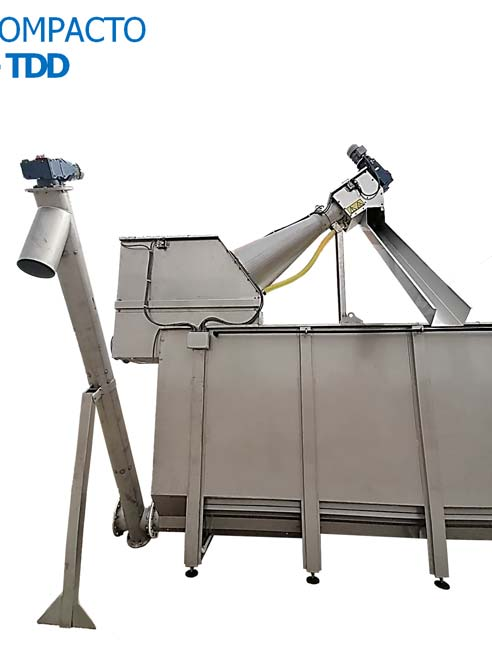

Pretratamiento compacto 3D Screen TD – TDD
Características
- Caudal de hasta 205 litros por segundo (738 m³).
- Tamizado de 0,5 a 10mm.
- Grado separación arena 90% para tamaño de partícula 0,2 mm.
- Reducción volumen solidos hasta un 40%.
- Diseño a medida adaptado a las necesidades del cliente.

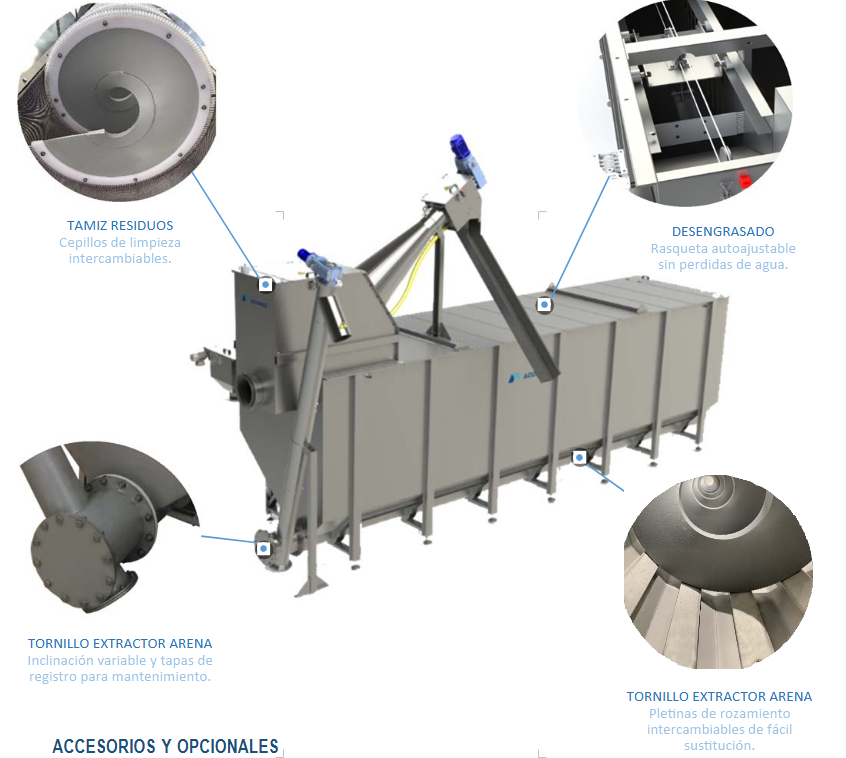

ACCESORIOS Y OPCIONALES
DESENGRASADO
Rasqueta autoajustable sin perdidas de agua.
TORNILLO EXTRACTOR ARENA
Pletinas de rozamiento intercambiables de fácil sustitución.
Válvulas lavado automático. Sistema desengrasado con cadenas
Cunas de rozamiento de plástico antidesgaste Lavado de arenas.
Soplante aire. Bomba de grasa.
Ensacado de residuos.

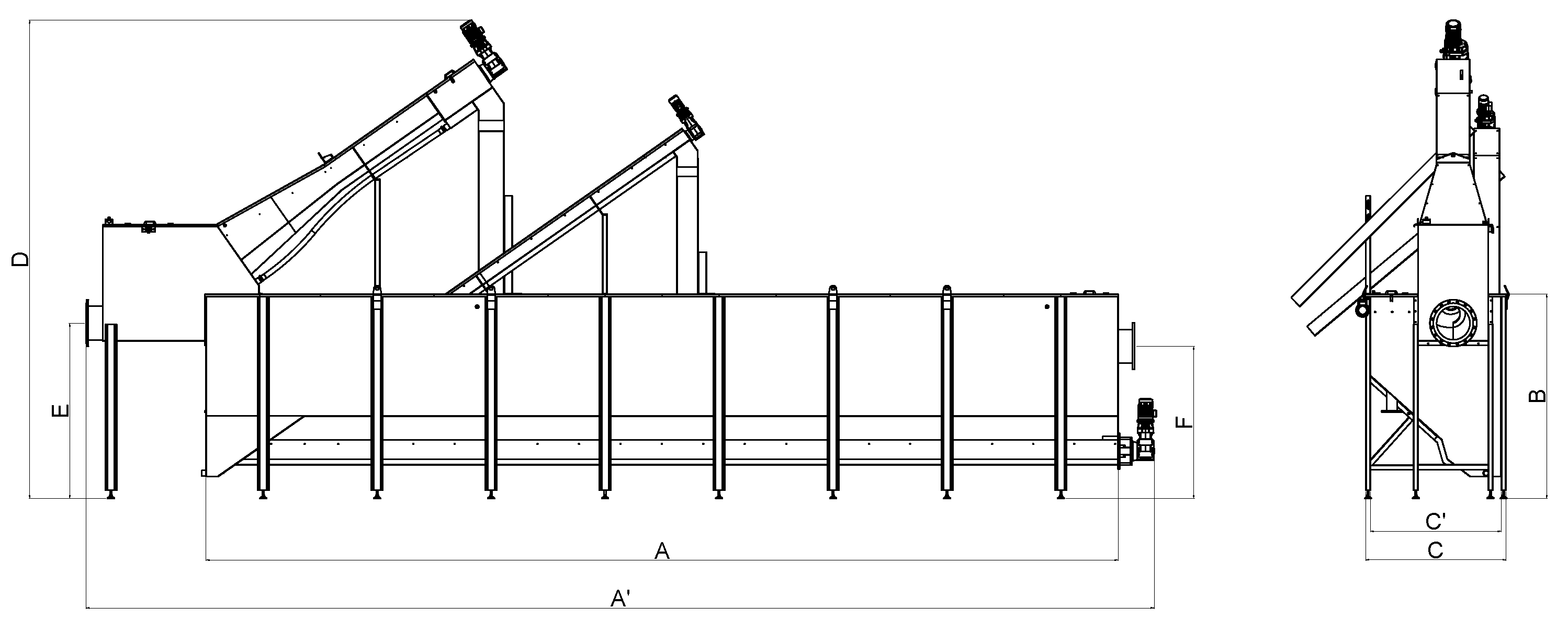

Dimensiones
-
-
MODELO
CAUDAL (l/s)
CONEXIÓNES (DN)
DIMENSIONES (mm)
MIN
MAX
ENTRADA
SALIDA
A
B
C
D
TD‐TDD‐15
5
15
200
200
2500
1900
1200
3100
TD‐TDD‐30
13
30
300
300
4000
1900
1200
3100
TD‐TDD‐45
28
45
300
300
4500
2200
1470
4100
TD‐TDD‐60
40
60
350
350
6000
2200
1470
4100
TD‐TDD‐85
60
85
400
400
8000
2200
1470
4100
TD‐TDD‐115
80
115
400
400
8000
2500
1920
4700
TD‐TDD‐145
110
145
500
500
10000
2500
1920
4700
TD‐TDD‐175
140
185
500
500
12000
2500
1920
4700
TD‐TDD‐205
150
205
600
600
14000
2500
1920
4700
*Reservado el derecho a modificar características, dimensiones o diseños
-
